【显示屏简介】
通常我们所称的显示屏，是指薄膜晶体管液晶显示屏(TFT-LCD Panel; Thin Film Transistor-Liquid Crystal Display Panel)，这也是手机用显示屏的技术主流。

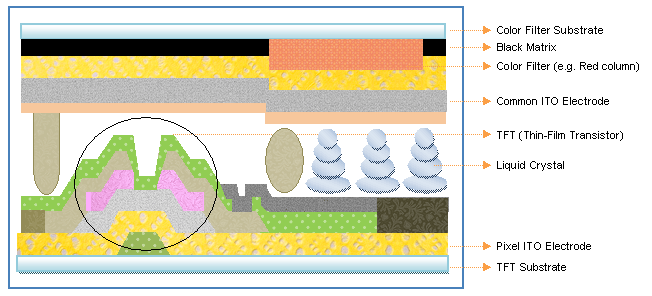

显示屏的结构可简单看成两片玻璃基板(Glass Substrate)中间夹住一层液晶(LC)。下方玻璃基板制作成薄膜晶体管阵列(TFT Array)，上方玻璃基板则制作成彩色滤光片数组(Color Filter Array)。并于面板下、上两侧则分别贴上偏光片。
【关键零组件及功能】
薄膜晶体管阵列(TFT Array)及画素电极(Pixel ITO)
位于下方的整片薄膜晶体管阵列上面，整齐地布满了数以百万计的TFT组件(TFT Device)及画素电极(Pixel ITO)，TFT组件主要用以「控制」驱动芯片所输入的电压值(电子数量)；画素电极则是用以「储存」驱动芯片所输入的电压值(电子数量)。不同电压值造成液晶不同排列方向(旋转角度)，影响液晶电场里部分光线的偏向。
彩色滤光片数组(CF array)
彩色滤光片是在玻璃基板上，制作出许多红、绿、蓝排列的图素(Pattern)，每三个图素对应液晶面板上的一个画素(Pixel)。当白色背光通过这些图素后，会变成不同比重的红、绿、蓝光，进而构成三原色光。其结构为先在玻璃基板上制作防止反射及溢光的BM层(Black Matrix)，再依序制作红、绿、蓝三原色之彩色滤光膜层(Color Resist)，然后在滤光膜层上涂布(coating)一层平滑之保护层(over coat)，最后溅镀上透明导电膜ITO。
液晶(Liquid Crystals)
液晶主要特色是其同时拥有固态晶体(光学异向性)及液态(流动性)的特质，故命名为「液态晶体 = 液晶」。液晶有极佳的旋旋光性(optical rotation)，能有效控制光线通过水平偏光片的数量，形成面板不同光线数量(亮度)的深浅。如前述，利用画素电极间压差的不同，使液晶产生不同的排列组合(旋转角度)，使入射光线经过液晶时路线被黏着改变(被旋光)，没被液晶转向的光线，行至最后水平偏光片时即被挡住，形成不同程度的透光率，亦即不同色深(灰阶)。
|
|
