 顯示屏概觀
顯示屏
【顯示屏簡介】
通常我們所稱的顯示屏，是指薄膜電晶體液晶顯示屏(TFT-LCD Panel; Thin Film Transistor-Liquid Crystal Display Panel)，這也是手機用顯示屏的技術主流。

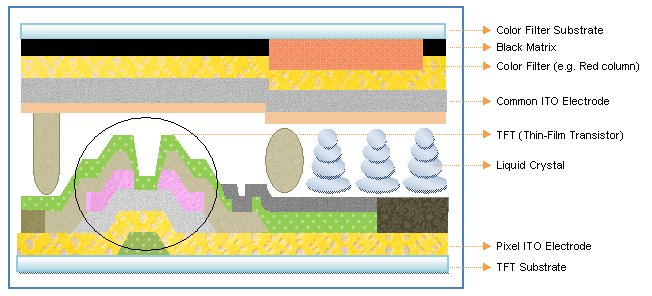

顯示屏的結構可簡單看成兩片玻璃基板(Glass Substrate)中間夾住一層液晶(LC)。下方玻璃基板製作成薄膜電晶體陣列(TFT Array)，上方玻璃基板則製作成彩色濾光片陣列(Color Filter Array)。並於面板下、上兩側則分別貼上偏光片。
【關鍵零組件及功能】
薄膜電晶體陣列(TFT Array)及畫素電極(Pixel ITO)
位於下方的整片薄膜電晶體陣列上面，整齊地佈滿了數以百萬計的TFT元件(TFT Device)及畫素電極(Pixel ITO)，TFT元件主要用以「控制」驅動晶片所輸入的電壓值(電子數量)；畫素電極則是用以「儲存」驅動晶片所輸入的電壓值(電子數量)。不同電壓值造成液晶不同排列方向(旋轉角度)，影響液晶電場裡部分光線的偏向。
彩色濾光片陣列(CF array)
彩色濾光片是在玻璃基板上，製作出許多紅、綠、藍排列的圖素(Pattern)，每三個圖素對應液晶面板上的一個畫素(Pixel)。當白色背光通過這些圖素後，會變成不同比重的紅、綠、藍光，進而構成三原色光。其結構為先在玻璃基板上製作防止反射及溢光的BM層(Black Matrix)，再依序製作紅、綠、藍三原色之彩色濾光膜層(Color Resist)，然後在濾光膜層上塗佈(coating)一層平滑之保護層(over coat)，最後濺鍍上透明導電膜ITO。
液晶(Liquid Crystals)
液晶主要特色是其同時擁有固態晶體(光學異向性)及液態(流動性)的特質，故命名為「液態晶體 = 液晶」。液晶有極佳的旋光性(optical rotation)，能有效控制光線通過水平偏光片的數量，形成面板不同光線數量(亮度)的深淺。如前述，利用畫素電極間壓差的不同，使液晶產生不同的排列組合(旋轉角度)，使入射光線經過液晶時路線被黏著改變(被旋光)，沒被液晶轉向的光線，行至最後水平偏光片時即被擋住，形成不同程度的透光率，亦即不同色深(灰階)
|
|
